无锡紫苹果装饰:紫石工艺 — 电

发表:2018/09/12作者:网站管理员浏览:226


你有没有经历过洗澡时突然断电摸着黑去找(包)电(租)闸(婆)?


跟女儿视频时只有图像没有声音?气到不想喂鸡只想摔手机?


三部手机一起充电一言不合就断电?一点商量的余地也没有?


从未享受过空调电影沙发西瓜四者搭配组合的美好......

却每天在感受跳闸后等待的炎热和焦灼......


在装修设计中,很多业主更关注的是格局、美观设计,往往忽略了最关乎家居舒适度的水电设计,也就导致了生活品质的下降,增添了生活的疲惫感。

想要在工作空余的休闲时间拥有一个完美的午后?想要洗澡时再也不用担心断电?想要数台设备一起嗨森充电燃到爆?

那就从家装电路细节小知识开始学起吧~


分层设开关箱

跃层、别墅宜分层设置开关箱。

开关箱距完成地面1800mm以上,避免儿童接触。

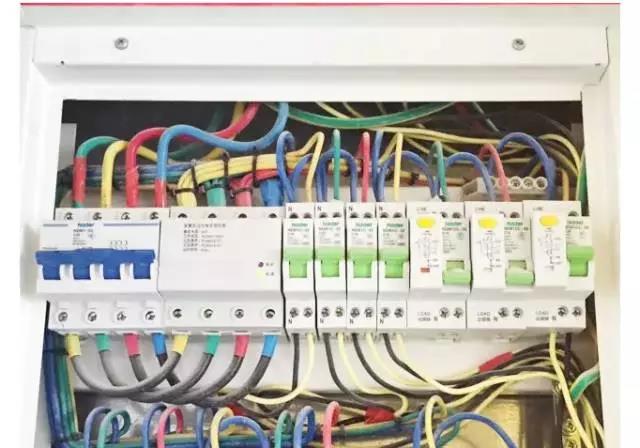

分层开关箱式样

镜前灯电源线保护

镜前灯、壁灯等的电源线须用PVC线管引出,并用黄蜡管保护(两管交接处缠绕电工胶布3-5圈)。

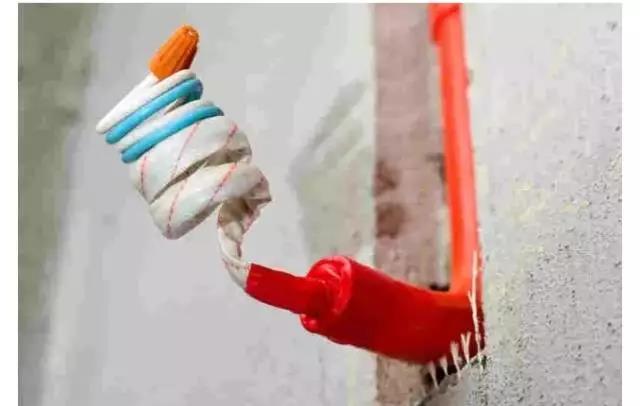

镜前灯电源线式样

排管布线要求

排管布线须遵循横平竖直原则,施工顺序为:弹线→开槽→固定底盒→排管→穿线。线路长度超过15米,或转弯超过3处,须增设拉线盒。

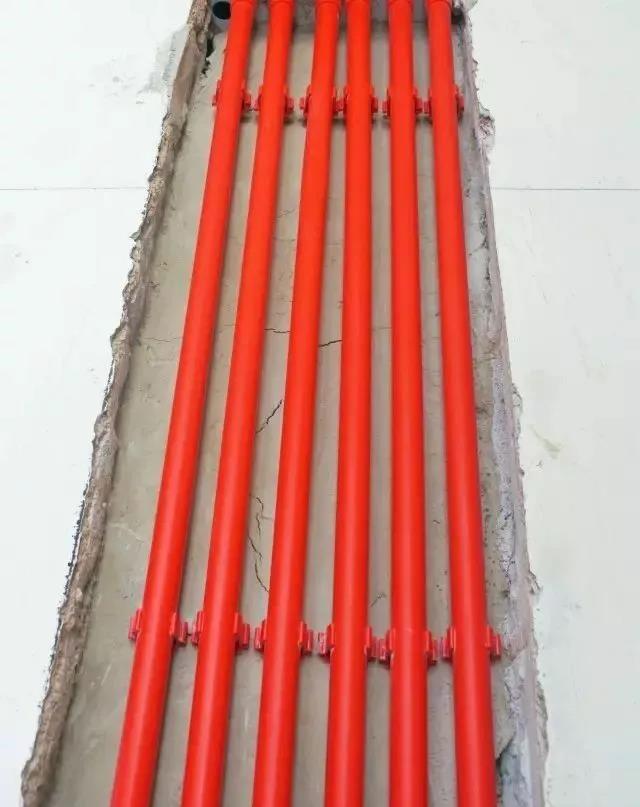

墙地面排管布线式样

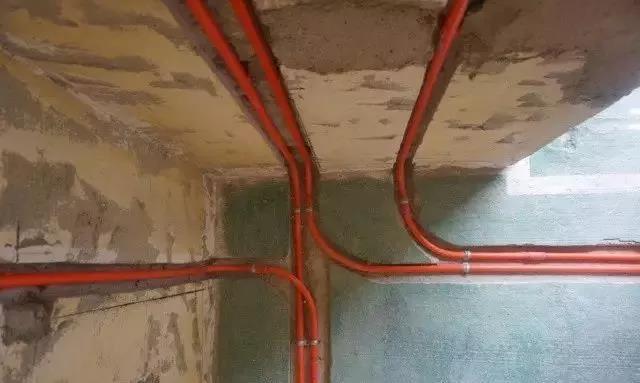

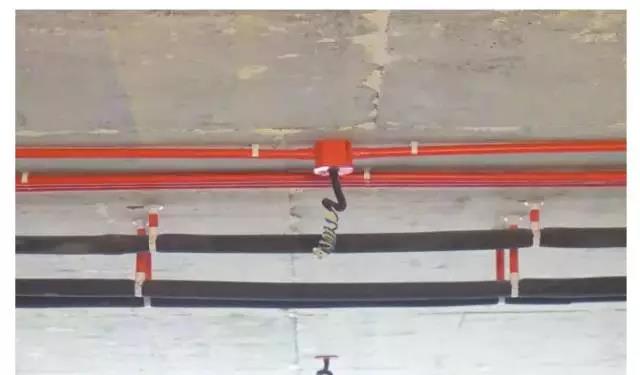

顶面排管布线式样

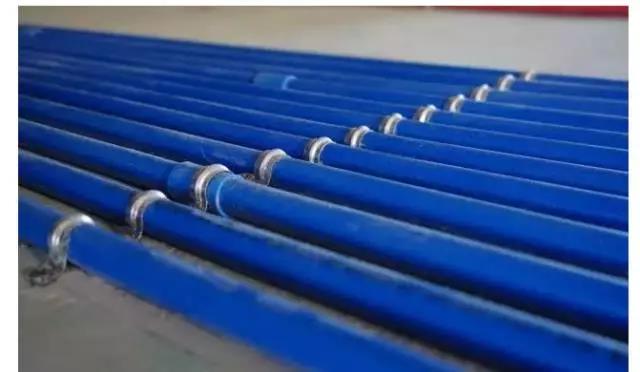

线管固定

电源线、信号线必须穿入阻燃型线管或黄蜡管内,地面线管用镀锌管卡固定,顶面、墙面线管用中心卡固定。

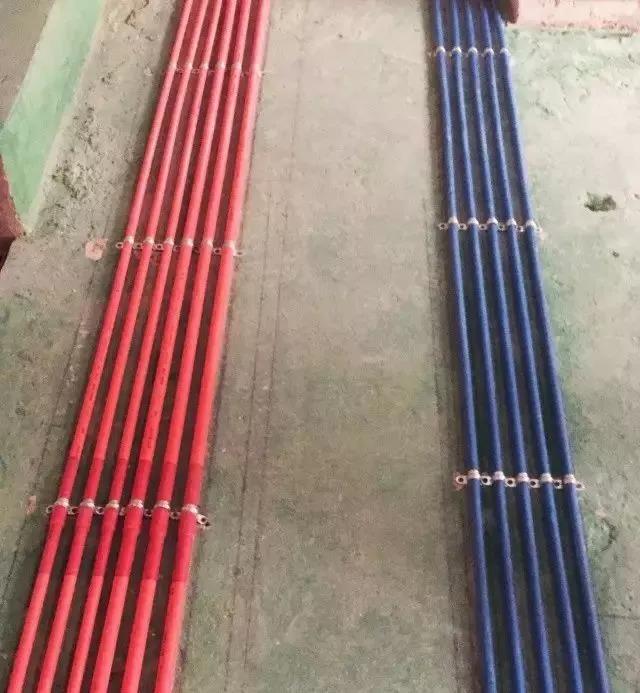

地面线管固定式样


顶面线管固定式样


墙面线管固定式样

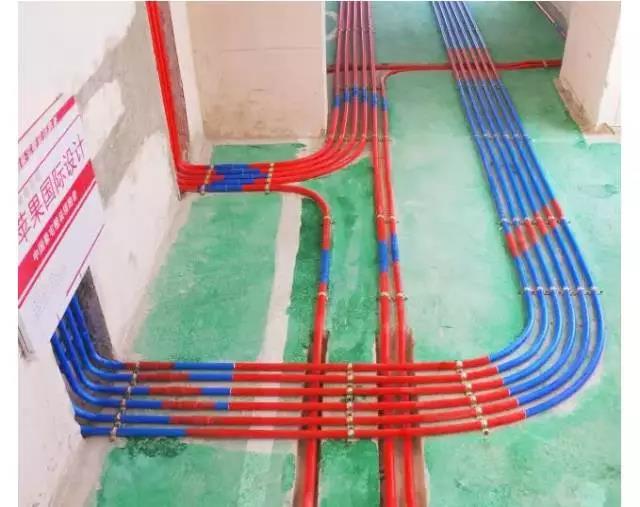

线管转弯

线管转角弯成弧形,小弯内弧半径约为180mm,大弯内弧半径约为600mm,同一工地半径相近。

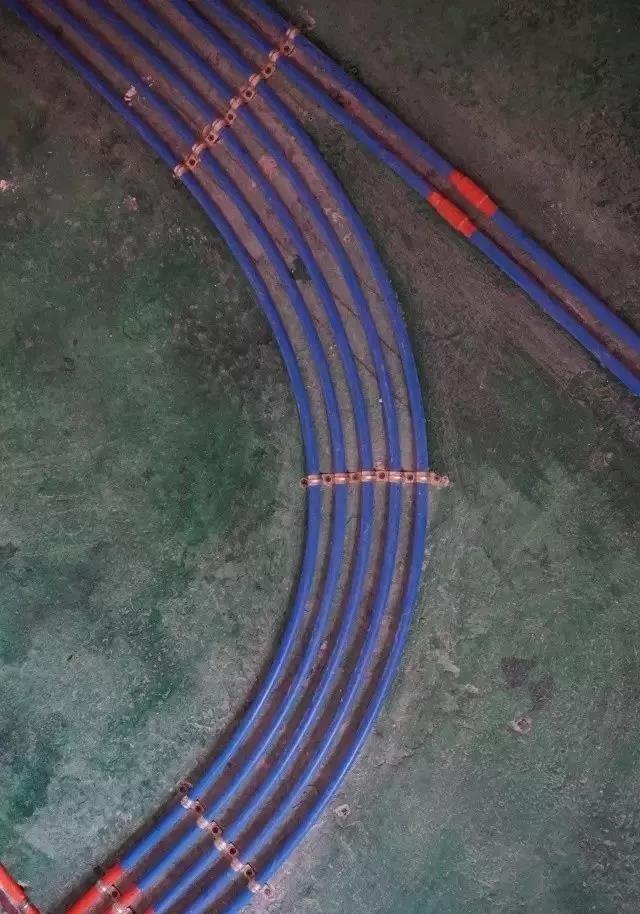

线管转弯式样

强、弱电线路布置

强、弱电线路平行布置,间距不得小于300mm。强弱电交叉布置时,须进行弱电屏蔽处理(弱电线管先包裹锡铂,外面再紧密缠绕红色防水电工胶布,两端超过强电线管外侧150mm)。

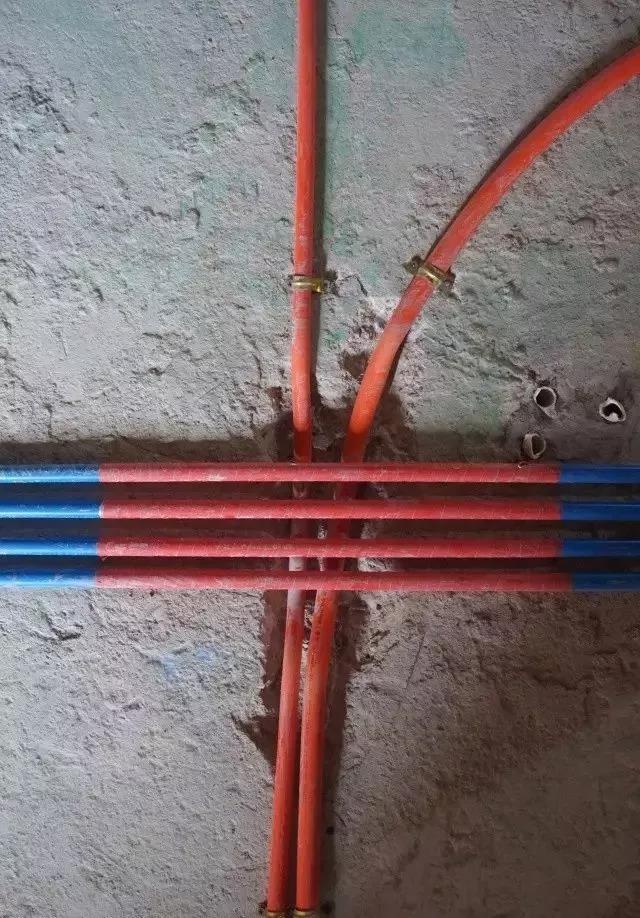

弱电屏蔽式样

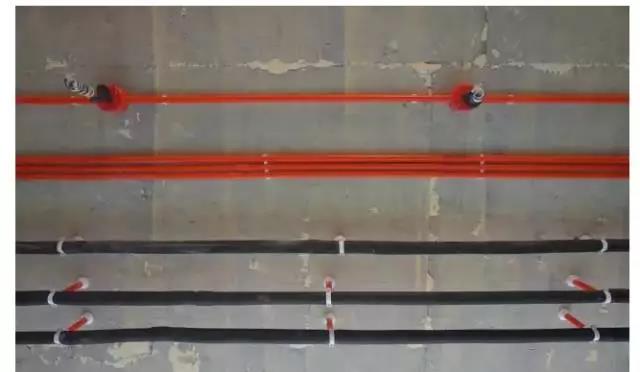

强弱电间距式样

底盒、分线盒

底盒、分线盒内导线应留有余量,底盒内线头长度宜为100-150mm;分线盒(八角盒)内线头长度宜为:吊顶高度+300mm,开关箱内线头长度不得大于开关箱周长。分线盒(八角盒):一灯一盒,加盖,灯头线宜用黑色塑料波纹管保护,线头盘成环形。

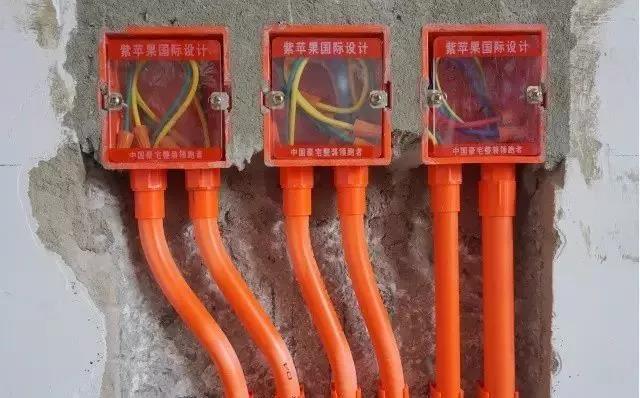

底盒内线头长约150mm

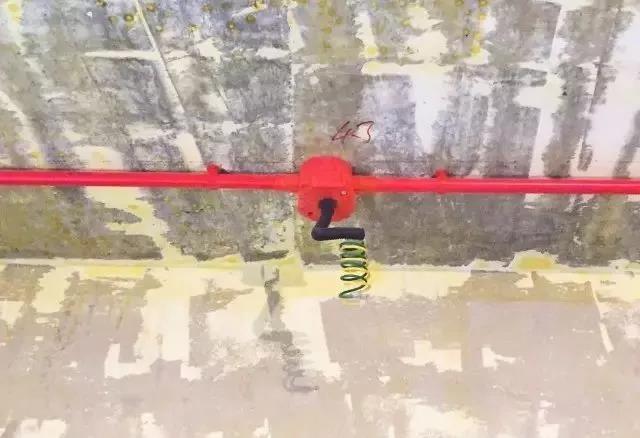

一灯一盒,线头穿黑色波纹管

潮湿区域线管保护

潮湿区域强电不得走地面,特殊情况在地面布线,线管直接须加PVC专用胶水,并包裹防水电工胶布3-5圈(红管包蓝色胶布,蓝管包红色胶布),过道处地面管线用水泥砂浆“八“字护坡保护。

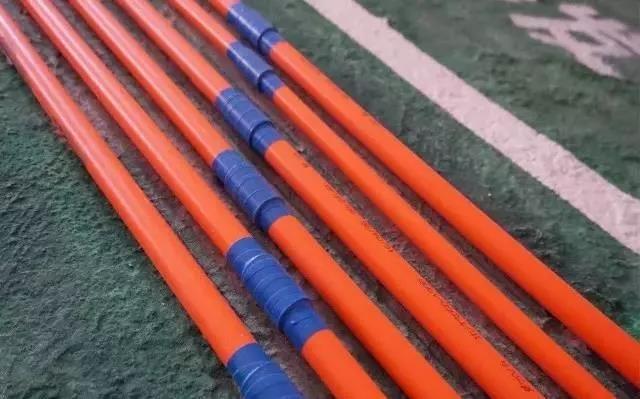

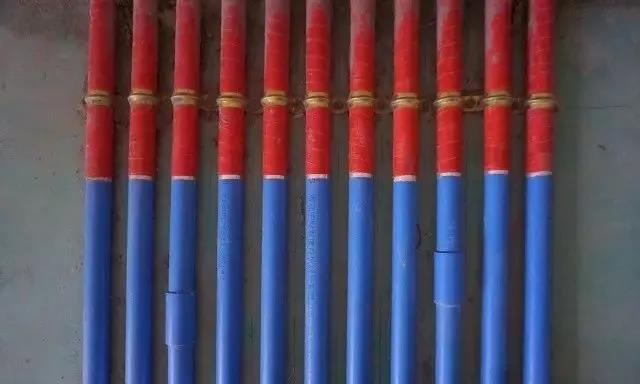

红管直接密封式样


蓝管直接密封式样

地面绕行电路

地面绕行的电路靠墙边布置为宜,离墙距离不得大于300mm。


地面绕行电路式样

插座使用

橱柜内与出水口相邻的插座(小厨宝、碎渣机等),须使用防溅插座。厨房内连接炊具的插座宜带开关。

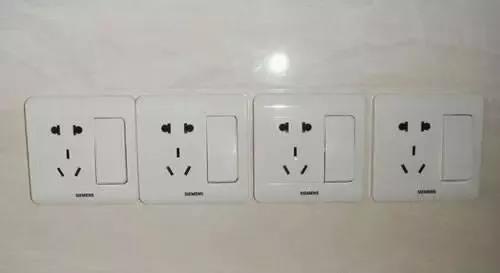

带开关插座式样

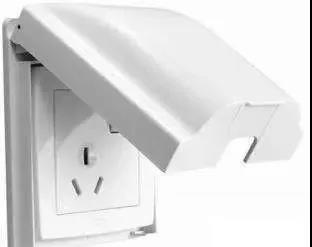

防溅插座式样

轻质隔墙底盒设置

轻质隔墙、木质护墙板等处安装插座,必须设计底盒。

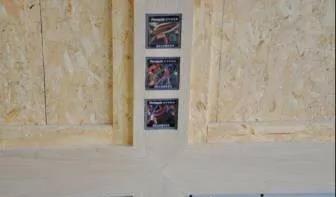

护墙板插座设计底盒

紫苹果电路工艺,遴选一线品牌优质绝缘、阻燃材料。结合“回路设置表”、“分层设开关箱”、“漏电保护”、“弱电屏蔽”、“电路防潮”、“线管固定”等工艺,保障用电安全,生活用电更放心。

电路装修小知识

1、照明、普通插座、空调插座、厨房、卫生间及其他大功率设备分别设置回路

2、强弱电线管间距不小于300mm

3、线路分色,红色火线、蓝色零线、双色接地线

4、相邻底盒高低差≤1mm

5、同一房间底盒高低差≤5mm(新装)

6、弱电线路全部导通

7、开关、插座设备齐全、位置合理

8、所有线头都保护好,并卷起收好

9、开关、插座与燃气管间距不小于300mm

10、线与线之间、线与地之间电阻≥0.5兆欧

11、线管与底盒、分线盒用锁扣连接固定
